Применение шпалеры является неотъемлемым условием культуры винограда. Она создает благоприятные условия для формирования кустов, применения комплекса механизированных работ, лучшего использования света и тепла растениями, их проветривания, снижения поражаемости болезнями и вредителями.
Опорой для промышленных виноградников служит вертикальная шпалера. Устанавливают ее либо до посадки кустов, либо в течение двух первых лет после посадки. Шпалерные системы состоят из следующих элементов:
- опорные (несущие) столбы,
- промежуточные столбы, концевые (анкерные, подпорные) устройства для несущих столбов, - шпалерная проволока,
- различная фурнитура, с помощью которой проволока крепится к столбам.
Основными требованиями к выбору опоры являются долговечность, устойчивость к типу воздуха на участке, инертность материала (не вступает в реакцию с почвой и химическими элементами удобрений), возможность быстрой замены поврежденных частей, экологичность и эстетичный внешний вид.
В настоящее время по соотношению цена-функциональность-долговечность оптимальными являются деревянные или стальные виды опор.
Обзор шпалерных систем и элементов| Характеристика | Деревянная (круглый брус) | Металлическая квадратная | Металлическая круглая |
|
Материал Обработка Страна-производитель Стоимость -промежуточный столб -концевой столб в сборе |
очищенная сосна пропитка (иногда) Россия 5,80 EUR 1 2,10 EUR  Подробнее о деревянных столбах |
сталь горячая оцинковка Германия/Италия 9,00 EUR 19,25 EUR  Подробнее о металлических квадратных столбах |
сталь горячая оцинковка Новая Зеландия 8,68 EUR 21,70 EUR  Подробнее о металлических круглых столбах |
| Преимущества |
1) гармоничный и естественный внешний вид; 2) упрощённая и быстрая логистика |
1) длительный срок эксплуатации (20 и более лет); 2) однородность в расположении крепёжной фурнитуры; |
1) длительный срок эксплуатации (20 и более лет); 2) однородность в расположении крепёжной фурнитуры; 3) легко-заменяемые пластиковые крючки разных форм и цветов; 4) возможность использования механизирован- ных систем для зимней обрезки винограда; 5) уникальность для Российского и, во-многом, Европейского виноградарства; 6) эргономичность (безопасность и ветроустойчивость) |
| Недостатки |
1) неоднородность в расположении крепёжной фурнитуры (крючки, скобы и т.д.) на брусьях (из-за их незаводской установки), визуальная неоднородность фурнитуры и проволоки от пролёта к пролёту и от ряда к ряду; 2) короткий срок эксплуатации (необработанное дерево - до 5-8 лет, обработанное - 10-12 лет) вкупе со сложностью замены промежуточных столбов на винограднике с узкой посадкой (невозможность зайти техникой) создают условия больших трудозатрат каждые 5-12 лет эксплуатации (высокие затраты в среднесрочной перспективе); 3) химически обработанное дерево загрязняет почву (химическое вещество проникает из древесины в почву); 4) подверженность разрушению насекомыми, питающимися древесиной; 5) может служить вектором распространения виноградной гнили и болезнетворных организмов, концентрирующихся и селящихся в трещинах и порах дерева |
1) высокая стоимость закладки; 2) незаменяемые стальные крючки или заменяемые стальные распорки; 3)из-за постоянного трения со стальной проволокой стальные крючки со временем теряют слой оцинковки и ржавеют (проволока в этом месте тоже ржавеет); в случае использования полиэстеровой проволоки стальные крючки перетирают и режут её; 4) острые края могут служить причиной порезов людей и зацепов техникой |
1) высокая стоимость закладки; 2) вероятность звуковых эффектов при сильном ветре (решается установкой колпачков или крючков на все отверстия); 3) длительная логистика |
Сравнение крючков для крепления проволоки
| Характеристика | Стальной съёмный и врезной |
Пластиковый съёмный |
| Стоимость за шт. | 0,45 EUR | 0,16 EUR |
| Преимущества |
1) ударопрочность, долговечность; 2) упрощённая логистика |
1) легко устанавливаются (вставляются в отверстия шпалеры) и заменяются; 2) разные цвета, хорошая различимость и чёткое размещение на столбе упрощают понимание и выполнение задач по перемещению проволоки рабочими; 3) удобны в использовании рабочими; 4) доступны разные формы для разных условий работы с проволокой (ручной/механизированный; динамический/статический и др.); 5) двойная форма крючка позволяет удерживать проволоку не- только при нагрузке сверху вниз (под собственной тяжестью и тяжестью побегов винограда), но и при нагрузке снизу вверх - при расположении в основании склона; 6) эстетичный внешний вид |
|
Недостатки |
1) режут/повреждают проволоку; 2) ржавеют и ломаются в долгосрочной перспективе; 3) если врезаны в шпалерный столб, то замена возможна только со столбом; 4) могут приводить к травмам у рабочих (особенно в узком междурядье) и повреждению одежды и защитной сетки |
1) при неправильной эксплуатации могут выходить из пазов; 2) длительная логистика |
Сравнение шпалерной проволоки
| Характеристика | Металлическая | Полиэстеровая (Deltex) |
| Стоимость за метр | 0,18 EUR | 0,21 EUR |
| Преимущества |
1) длительный срок эксплуатации с сохранением заводской прочности; 2) не требует особой системы организации работы и навыков при обрезке и использовании острого режущего инструмента |
1) эстетичный внешний вид весь срок эксплуатации; 2) невосприимчива к изменению температуры и осадкам; 3) не наносит травм рабочим, не повреждает сетку от птиц; 4) не повреждает крючок и шпалерный столб, что способствует уве- личению срока службы и эстетического вида шпалерной системы; 5) не повреждает побеги винограда при высокой ветряной нагрузке; 6) может быть натянута и закреплена без использования спец.инструмента; 7) высокая степень эластичности позволяет использовать без амортизаторов проволоки (14 Евро/шт, требуется 1 шт на 2 проволоки); |
| Недостатки |
1) в среднесрочной перспективе (на 3й и далее год) деформируется в местах крепления к крючкам; в долгосрочной - ржавеет; 2) для крепежа требует использование замков Gripple (1,2 Евро/шт, минимум 2шт на одну проволоку с одной стороны); 3) удлиняется с ростом температуры и укорачивается с понижением; 4) источник ран у рабочих и повреждений в защитной сетке; 5) для установки, натяжки и ремонта требует использование спец.инструмента; 6) может приводить к повреждению побегов во время сильного ветра (от постоянного трения и удара о проволоку) |
1) теряет эластичность раньше металлической (точных данных по срокам нет); 2) легко срезается секатором и другим острым режущим инструментов (т.е. требует строгой организации в размещении проволоки на безопасном уровне на период обрезок, а также навыка работы с ней у рабочих) |

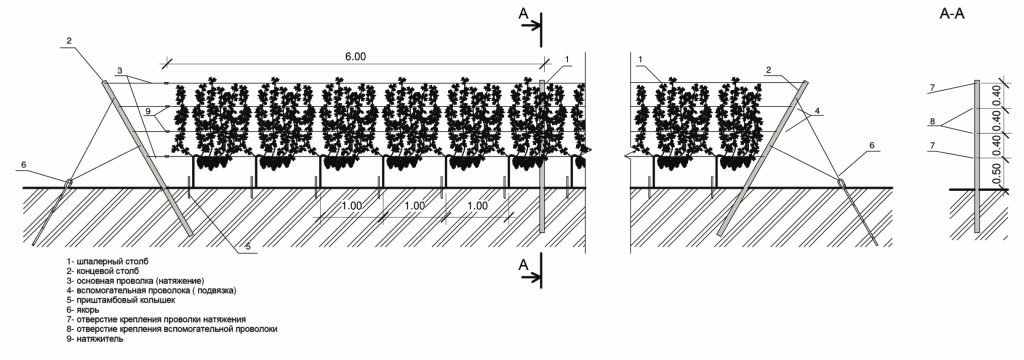

Схема конструкции шпалеры
На современных виноградниках используются одноплоскостные вертикальные конструкции шпалер с анкерными концевыми столбами (Tie-back strainer)
Рис. Схема конструкции шпалеры
Анкерные столбы, которые несут основную нагрузку, устанавливаются по краям ряда, а промежуточные в ряду через 5-7 метров на глубину 50-60 см. Промежуточные устанавливают строго вертикально, а анкерные – с небольшим уклоном в противоположную от ряда сторону, фиксируя наклон упорами.
Количество необходимого материала
-
Количество несущих столбов равно количеству рядов, помноженное на 2 - несущие столбы устанавливаются в начале и в конце каждого ряда
-
Количество анкерных креплений равно количеству несущих столбов
-
Количество межрядных столбов равно суммарной длине всех рядов поделенной на 6 – межрядные столбы устанавливаются на расстоянии 6 метров друг от друга
-
Количество основной проволоки равно суммарной длине всех рядов – это нижний ряд особой, утолщенной проволоки, которая задает направление роста сформированного куста
-
Количество дополнительной проволоки равно суммарной длине всех рядов помноженной на 5 – дополнительная проволока располагается вторым и третьим ярусом, несет на себе всю нагрузку куста (ветки, листья, грозди) весь период от начала цветения и до зимней обрезки
-
Количество крючков для проволоки равно количеству межрядных столбов помноженному на 10 – крючки устанавливаются с двух сторон на каждом столбе и позволяют перемещать проволоку на разную высоту по необходимости
Наиболее подходящими являются шпалерные системы производства Новой Зеландии и Италии. Конечный выбор следует делать, исходя из предпочтений к внешнему виду и функциональности.
