    Шпалера

    Справочник конструкций, элементов и аксессуаров для виноградной шпалеры, ограждений и заборов: столбы, проволока, натяжители, сетка, крючки и многое другое.

    Столбы
    Столбы
    Проволока
    Проволока
    Крепление проволоки к столбам
    Крепление проволоки к столбам
    Натяжители
    Натяжители
    Соединители проволоки
    Соединители проволоки
    Анкера (якоря)
    Анкера (якоря)
    Фиксация лозы
    Фиксация лозы
    Крепление оросительных систем
    Крепление оросительных систем
    Саморезы
    Саморезы
    Инструмент
    Инструмент

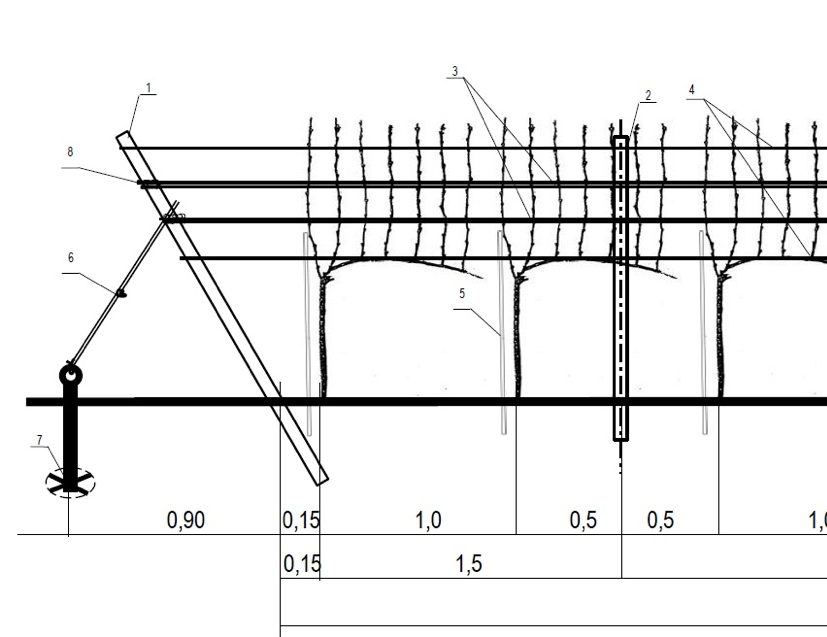

    Схема конструкции шпалеры

    На современных виноградниках используются одноплоскостные вертикальные конструкции шпалер с анкерными концевыми столбами (Tie-back strainer)


    Рис. Схема конструкции шпалеры

    1. Шпалерный столб
    2. Концевой столб
    3. Основная проволока (натяжение)
    4. Вспомогательная проволока (подвязка)
    5. Приштамбовый колышек с фиксатором
    6. Якорь (анкер)
    7. Отверстие крепления проволоки натяжения
    8. Отверстие крепления вспомогательной проволоки
    9. Натяжитель
    10. Концевое крепление с натяжителем

    Анкерные столбы, которые несут основную нагрузку, устанавливаются по краям ряда, а промежуточные в ряду через 5-7 метров на глубину 50-60 см. Промежуточные устанавливают строго вертикально, а анкерные – с небольшим уклоном в противоположную от ряда сторону, фиксируя наклон упорами.

    Количество необходимого материала

    • Количество несущих столбов равно количеству рядов, помноженное на 2 - несущие столбы устанавливаются в начале и в конце каждого ряда

    • Количество анкерных креплений равно количеству несущих столбов

    • Количество межрядных столбов равно суммарной длине всех рядов поделенной на 6 – межрядные столбы устанавливаются на расстоянии 6 метров друг от друга

    • Количество основной проволоки равно суммарной длине всех рядов – это нижний ряд особой, утолщенной проволоки, которая задает направление роста сформированного куста

    • Количество дополнительной проволоки равно суммарной длине всех рядов помноженной на 5 – дополнительная проволока располагается вторым и третьим ярусом, несет на себе всю нагрузку куста (ветки, листья, грозди) весь период от начала цветения и до зимней обрезки

    • Количество крючков для проволоки равно количеству межрядных столбов помноженному на 10 – крючки устанавливаются с двух сторон на каждом столбе и позволяют перемещать проволоку на разную высоту по необходимости

    То есть, при посадке 10 000 кустов на гектар, в идеальных условиях(участок 100 на 100 метров) при междурядном расстоянии 1,2 метра понадобиться около 82 рядов, 164 концевых столба и 1366 промежуточных, 164 анкера(якоря), 8,2 км основной проволоки, 41 км дополнительной проволоки, 13 660 крючков.


    Сравнительная таблица столбов шпалерных систем

    Деревянный круглый столб

    Металлический квадратный столб

    Металлический круглый

    очищенная сосна
    пропитка (иногда)
    Деревянная (круглый брус)

    сталь
    горячая оцинковка

    Металлическая квадратная

    сталь
    горячая оцинковка

    Металлическая круглая

    Преимущества

    1) гармоничный и естественный внешний вид;
    2) упрощённая и быстрая логистика



    1) длительный срок эксплуатации (20 и более лет);
    2) однородность в расположении крепёжной фурнитуры;
    1) длительный срок эксплуатации (20 и более лет);
    2) однородность в расположении крепёжной фурнитуры;
    3) легко-заменяемые пластиковые крючки разных форм и цветов;
    4) возможность использования механизированных систем для зимней обрезки винограда;
    5) уникальность для Российского и, во-многом, Европейского виноградарства;
    6) эргономичность (безопасность и ветроустойчивость)



    Недостатки

    1) неоднородность в расположении крепёжной фурнитуры (крючки, скобы и т.д.) на брусьях (из-за их незаводской установки), визуальная неоднородность фурнитуры и проволоки от пролёта к пролёту и от ряда к ряду;
    2) короткий срок эксплуатации (необработанное дерево - до 5-8 лет, обработанное - 10-12 лет) вкупе со сложностью замены промежуточных столбов на винограднике с узкой посадкой (невозможность зайти техникой) создают условия больших трудозатрат каждые 5-12 лет эксплуатации (высокие затраты в среднесрочной перспективе);
    3) химически обработанное дерево загрязняет почву (химическое вещество проникает из древесины в почву);
    4) подверженность разрушению насекомыми, питающимися древесиной;
    5) может служить вектором распространения виноградной гнили и болезнетворных организмов, концентрирующихся и селящихся в трещинах и порах дерева



    1) высокая стоимость закладки;
    2) незаменяемые стальные крючки или заменяемые стальные распорки;
    3)из-за постоянного трения со стальной проволокой стальные крючки со временем теряют слой оцинковки и ржавеют (проволока в этом месте тоже ржавеет); в случае использования полиэстеровой проволоки стальные крючки перетирают и режут её;
    4) острые края могут служить причиной порезов людей и зацепов техникой



    1) высокая стоимость закладки;
    2) вероятность звуковых эффектов при сильном ветре (решается установкой колпачков или крючков на все отверстия);
    3) длительная логистика

    Приблизительная стоимость столбов для 1 гектара на сентябрь 2022 года

    от 780 000 рублей от 550 000 рублей от 750 000 рублей
